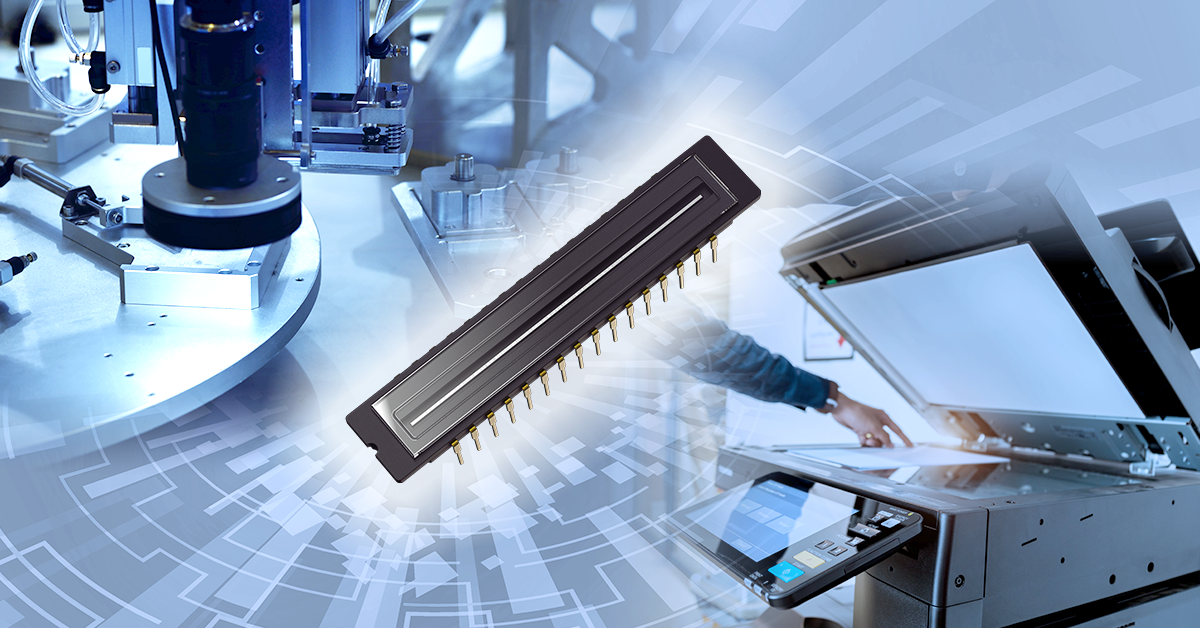

中国上海，2025年8月5日——东芝电子元件及存储装置株式会社（“东芝”）今日宣布，推出一款面向A3多功能打印机的镜头缩小型^[1]CCD^[2]线性图像传感器“TCD2728DG”。这款传感器内置7,500个图像传感元素数量^[3]，支持A3多功能打印机。与东芝现有TCD2726DG产品相比，降低随机噪声（NDσ）^[4]的效率更高。该产品于今日开始支持批量出货。



商业办公对高速、高分辨率复印和扫描大量不同类型文档的需求日益增长。对于A3多功能打印机而言，尤其如此，提高图像质量已成为一项重要课题，而抑制信号中的NDσ则至关重要。

与东芝现有产品TCD2726DG相比，TCD2728DG具有更低的输出放大器增益^[5]，可将随机噪声降低约40%^[6]。这一改进可提高多功能打印机的图像质量。新款CCD线性传感器可实现高达100MHz（50MHz×2通道）的数据速率，可高速处理大量图像，非常适合需要实时决策的检测系统中的线性扫描摄像头。



未来东芝将继续扩大其线性图像传感器产品线，满足日益增长的对高速、高分辨率成像及传感技术的需求，为多功能打印机的扫描以及检测设备的传感应用提供有力支持。



• 应用：

• A3多功能打印机（分辨率为600dpi）
• 各类检测系统（半导体检测设备和食品分选设备等）的7,500像素线性扫描摄像头



• 特性：

• 随机噪声锐降约40%
• 高速CCD线性图像传感器：数据速率＝100MHz（主时钟频率50MHz×2通道）
• 内置的时序发生器电路与CCD驱动电路^[7]有助于简化系统开发




• 主要规格：

（Ta＝25°C）

器件型号		TCD2728DG
电源电压（工作范围）（V）		VAVDD、VDVDD、VCKDVDD：3.1至3.5 VVDD10：9.5至10.5
随机噪声NDσ（mV）		1.9
像素尺寸（μm）		4.7×4.7
图像传感元素数量		7,500个元素×3行
数据速率	大值	100MHz（50MHz×2通道）
封装		WDIP32
其它／更多特性		时序发生器电路、CCD驱动电路


注：
[1] 用光学镜头缩小图像并将其投射到CCD或CMOS图像传感器上的方法。
[2] CCD：电荷耦合器件。
[3] 在600dpi分辨率下扫描A3尺寸短边（297mm）所需的像素数。
（dpi（每英寸点数）：每英寸划分数）
换算为英寸的A3尺寸：297mm/25.4mm≒11.7英寸
11.7×600＝7,020像素⇒留出余量后，7,500像素
[4] 影响图像质量的不规则噪声。
[5] 调整输出信号放大率的电路。放大倍数与噪声成正比。
[6] 与东芝现有产品TCD2726DG的对比。东芝测量的值。
[7] 产生驱动线性图像传感器所需信号的电路。



如需了解有关新产品的更多信息，请访问以下网址：
TCD2728DG
https://toshiba-semicon-storage.com/cn/semiconductor/product/linear-image-sensors/detail.TCD2728DG.html


如需了解相关东芝线性图像传感器的更多信息，请访问以下网址：
线性图像传感器
https://toshiba-semicon-storage.com/cn/semiconductor/product/linear-image-sensors.html
